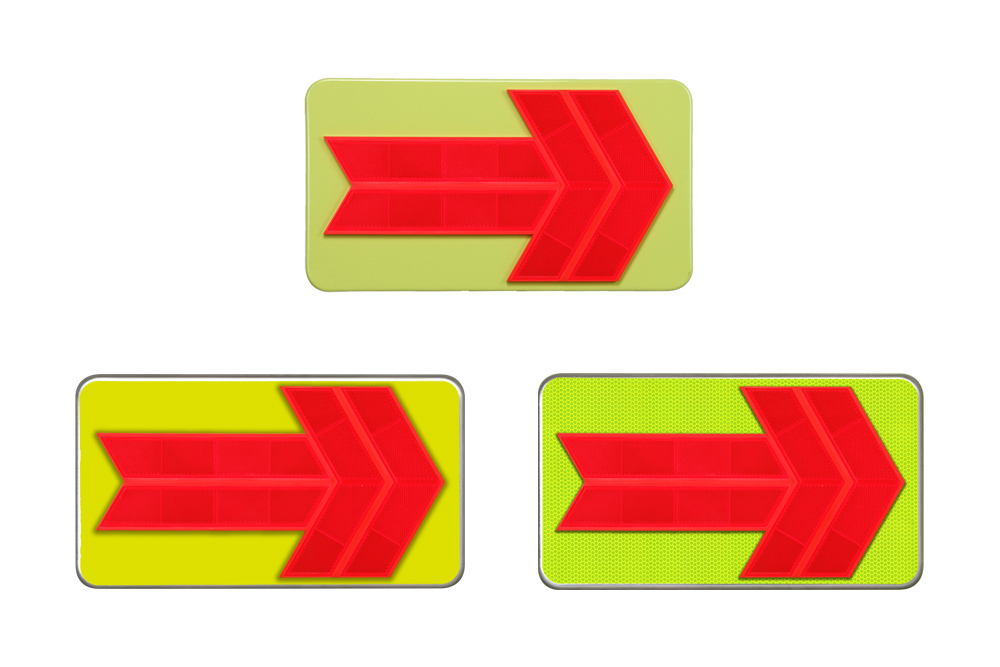

矢印型の反射板で道路の線形を明示する板面200×400サイズの線形誘導標です。設置箇所に応じて様々な設置タイプをご用意しています。
基板の表面仕上げは「塗装(ASタイプ)」「蛍光シート(ASKTタイプ)」「反射シート(ASZHタイプ)」の3パターンございます。
本体塗装:塗装色は標準のレモンイエロー色以外、白色・黒色・ダークブラウンも特注にて対応いたします(別途お見積り)。
反射シート:反射シートは標準の蛍光黄緑以外、白色・黄色等も特注にて対応いたします(別途お見積り)。
反射板:反射板色は標準の赤色以外、黄色・青色も特注にて対応いたします(別途お見積り)。
※商品写真はできる限り実物の色に近づけるよう努めておりますが、 お使いのモニター設定など閲覧環境により実際の商品と色味が異なって見える場合がございます。
コン中建込式 |
---|
AS4-2 | 板片面 塗装仕上 | 図面はこちら | WEBカタログ |
---|---|---|---|
ASKT4-2 | 板片面 蛍光シート仕上 | 図面はこちら | WEBカタログ |
ASZH4-2 | 板片面 反射シート仕上 | 図面はこちら | WEBカタログ |
AS4-2WV | 板両面 塗装仕上 | 図面はこちら | WEBカタログ |
ASKT4-2WV | 板両面 蛍光シート仕上 | 図面はこちら | WEBカタログ |
ASZH4-2WV | 板両面 反射シート仕上 | 図面はこちら | WEBカタログ |
共通仕様 | 板サイズ:H220×W400 支柱:φ60.5×1500(鋼管に下地亜鉛処理の上、静電粉体白塗装) |
||
---|---|---|---|
備考 | ※板のみ購入も可能です。 |
支柱共架式 |
---|
AS4-2B | 板片面 塗装仕上 | 図面はこちら | WEBカタログ |
---|---|---|---|
ASKT4-2B | 板片面 蛍光シート仕上 | 図面はこちら | WEBカタログ |
ASZH4-2B | 板片面 反射シート仕上 | 図面はこちら | WEBカタログ |
AS4-2WVB | 板両面 塗装仕上 | 図面はこちら | WEBカタログ |
ASKT4-2WVB | 板両面 蛍光シート仕上 | 図面はこちら | WEBカタログ |
ASZH4-2WVB | 板両面 反射シート仕上 | 図面はこちら | WEBカタログ |
共通仕様 | 板サイズ:H220×W400 支柱:φ60.5×650(鋼管に下地亜鉛処理の上、静電粉体白塗装) 金具:アルミ親子バンド 2組 ※取付先支柱径を下記よりご指定ください。 φ60.5、φ76.3、φ89.1、φ101.6、φ114.3、φ139.8 |
||
---|---|---|---|
備考 | ※板のみ購入も可能です。 |
※製品の仕様・価格等は改良のため予告なく変更することがございます。
