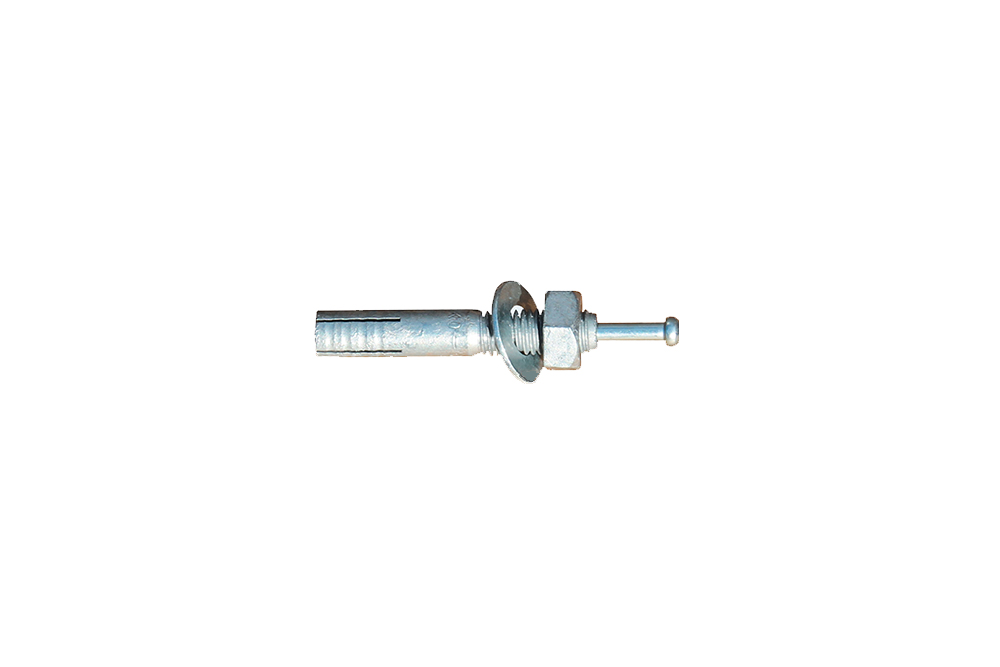

コンクリート面に視線誘導標や線形誘導標を固定するための金具です。下穴を開けて打ち込み、芯等をハンマーで叩くことで下部が広がり、穴の内部に食い込んで固定されます。
| 一般仕様 |
|---|
| SC6-45 | ステンレス M6×45 | 図面はこちら | WEBカタログ |
|---|---|---|---|
| C8-50 | スチール(溶融亜鉛めっき処理) M8×50 | 図面はこちら | WEBカタログ |
| C10-60 | スチール(溶融亜鉛めっき処理) M10×60 | 図面はこちら | WEBカタログ |
| ゆるみ止めナット仕様 | |||
|---|---|---|---|
| NEXCO各社の材料仕様書に記載のある「ゆるみ止め機能」を満足するゆるみ止めナット付きです。 |
| SUS A-645 | ステンレス M6×45 | 図面はこちら | WEBカタログ |
|---|---|---|---|
| HDZ A-850 | スチール(溶融亜鉛めっき処理) M8×50 | 図面はこちら | WEBカタログ |
| HDZ A-1060 | スチール(溶融亜鉛めっき処理) M10×60 | 図面はこちら | WEBカタログ |
| 共通仕様 | ゆるみ止めナット付 | ||
|---|---|---|---|
| 備考 | ※お見積り依頼時またはご発注時は必ず「ゆるみ止めナット仕様」とご指定ください。 | ||
※製品の仕様・価格等は改良のため予告なく変更することがございます。
